01
Distinguir referencias próximas
Compara la muestra con referencias aprendidas y consulta el resultado CIELAB, la diferencia de color y el estado QC en pantalla.
CIELAB · ΔE00 · QCSistema para Calidad y Producción
El color no debería depender de quién lo mira.
¿Mismo color o una diferencia que importa?
Compara una muestra con su referencia, identifica colores del catálogo aprendido y conserva el resultado. ColorFerm reúne medición CIELAB, IA dual y trazabilidad en un equipo autónomo.
CIELAB + ΔE00IA dual · local / servidorPerfiles y acabadosHistorial + CSVWiFi locald/8 · SCI/SCE en desarrollo
Prototipo funcional. Nueva óptica d/8 SCI/SCE en desarrollo y validación.
Decisión inmediataLAB · QC · RAL / ID · ΔE
Operativa autónomaPantalla · SD · IA · WiFi
Interfaz TFT5 SCI/SCE · recreación del firmware · identificación de ejemplo
La propuesta
Menos subjetividad. Más consistencia y trazabilidad.
ColorFerm está pensado para procesos en los que una diferencia de color tiene consecuencias reales y hace falta compartir criterio entre personas, turnos, Producción y Calidad.
02
Información que permanece
Mediciones, perfiles, fechas y resultados pueden recuperarse después, comprobar repetibilidad y exportar información para documentar el proceso.
Historial · repetibilidad · CSV03
Autonomía en planta
La operativa diaria se realiza en el propio ColorFerm. El ordenador, el móvil o una aplicación externa no forman parte obligatoria del flujo de medición.
Pantalla táctil · SD · WiFi localLa siguiente evolución
El color y el acabado, desde dos perspectivas.
La nueva óptica está diseñada alrededor de una esfera integradora d/8: iluminación difusa y observación a 8° respecto a la normal de la muestra. El objetivo es sumar SCI y SCE a la identificación y al aprendizaje de ColorFerm.
Dentro de la esfera
Diseño en desarrollo
Iluminación difusa
Camino especular
Observación a 8°
SCI · el cierre blanco completa la esfera
La pared blanca también ilumina la dirección que se refleja de forma especular hacia el sensor. La lectura incluye esa componente junto a la luz difusa.
- Misma muestra
- Misma observación
- Difusa + especular
Animación conceptual de los recorridos de luz. No es una simulación óptica ni una medición. La nueva esfera y el mecanismo SCI/SCE están pendientes de validación.
Componente especular incluida
Incluye la reflexión difusa y la especular. Está orientado a comparar el color del material con menor influencia del acabado superficial. En ColorFerm, el uso previsto es comprobar la referencia de color.
Componente especular excluida
Excluye la componente especular y es más sensible al acabado. El uso previsto es comparar la apariencia final de la muestra con la referencia, complementando la evaluación SCI.
SCI/SCE no equivale a medir brillo en unidades GU. La interpretación depende del material, la geometría y el protocolo de comparación.
Sobre los principios SCI/SCE: Konica Minolta ↗
Medir, identificar y aprender en una misma unidad.
La evolución busca combinar el control de color y acabado con las funciones actuales: referencias RAL/ID aprendidas, IA dual, perfiles, históricos y exportación. La conformidad con las tolerancias se comprobará mediante un protocolo de validación.
Esfera modular y contacto estable
Esfera interior de Ø40 mm, caja compacta con pantalla táctil de 4,3 pulgadas y base apoyada directamente sobre la muestra. Se están comprobando encajes, fijaciones y el mecanismo de conmutación SCI/SCE.
Iluminación blanca orientada a D65
La nueva iluminación requiere caracterizar la respuesta óptica, ajustar la adquisición y obtener nuevas calibraciones. La denominación D65 de un LED no demuestra por sí sola conformidad espectral.
Plan de validación con muestras reales
Se comprobarán repetibilidad, recolocación y comparación SCI/SCE con referencias. El objetivo es evaluar las tolerancias CEPE/RAL requeridas por Calidad, una vez confirmado el método de ensayo.
Flujo conectado
De una muestra a conocimiento reutilizable.
La diferencia no está en añadir más menús, sino en conectar los pasos que normalmente acaban separados entre instrumento, software y archivos.
01

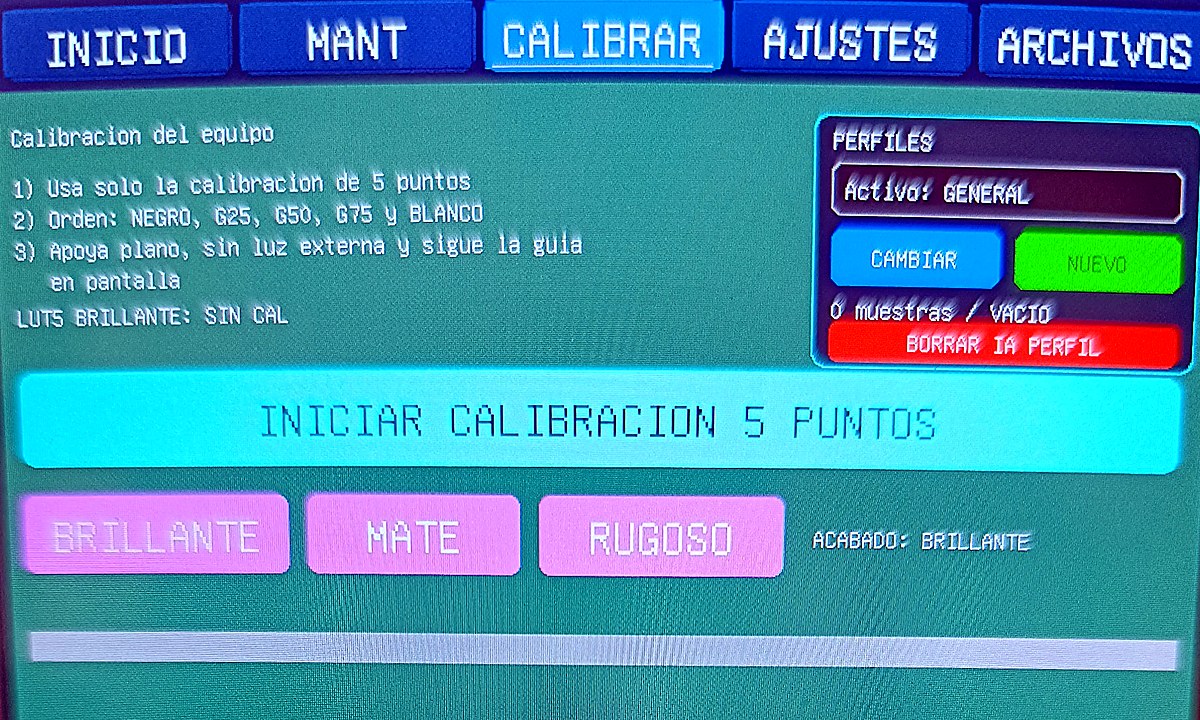

CalibrarSecuencia guiada con negro, blanco y grises seleccionables.02

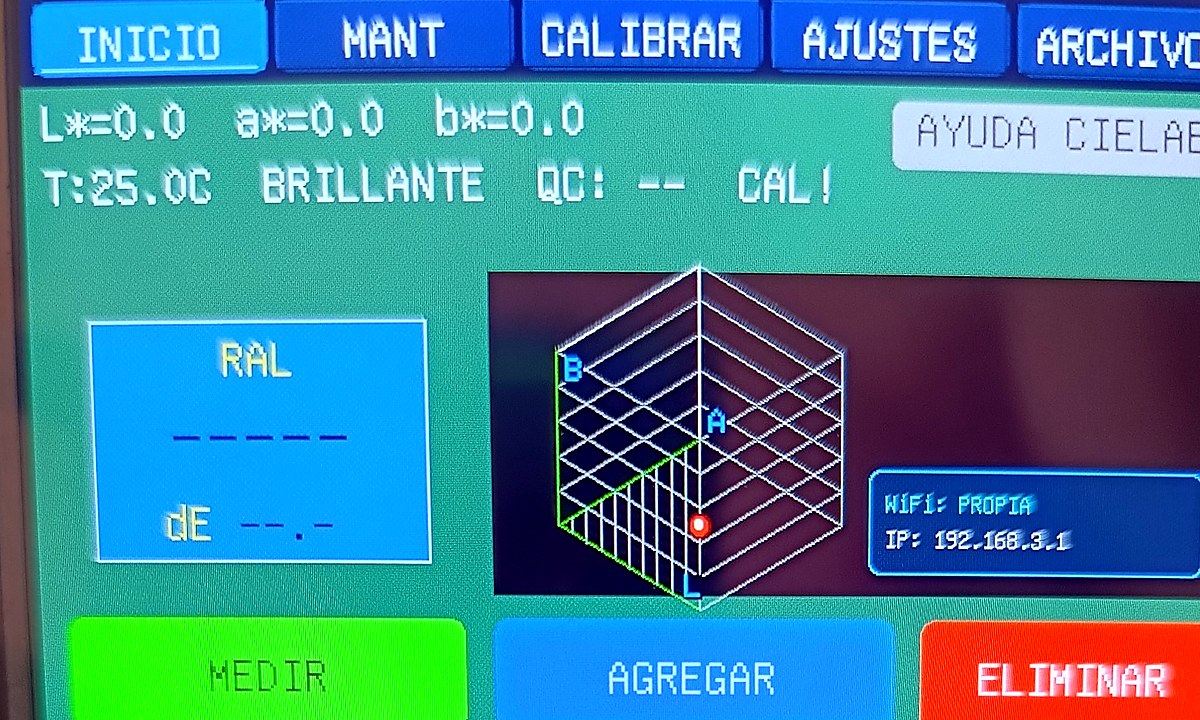

MedirCaptura controlada y resultado CIELAB directamente en pantalla.03
InterpretarIdentificación, ΔE, QC y avisos cuando la decisión requiere revisión.04
AgregarNuevas referencias quedan asociadas al perfil y acabado activos.05
AprenderEntrenamiento local o mediante servidor, según la configuración elegida.06

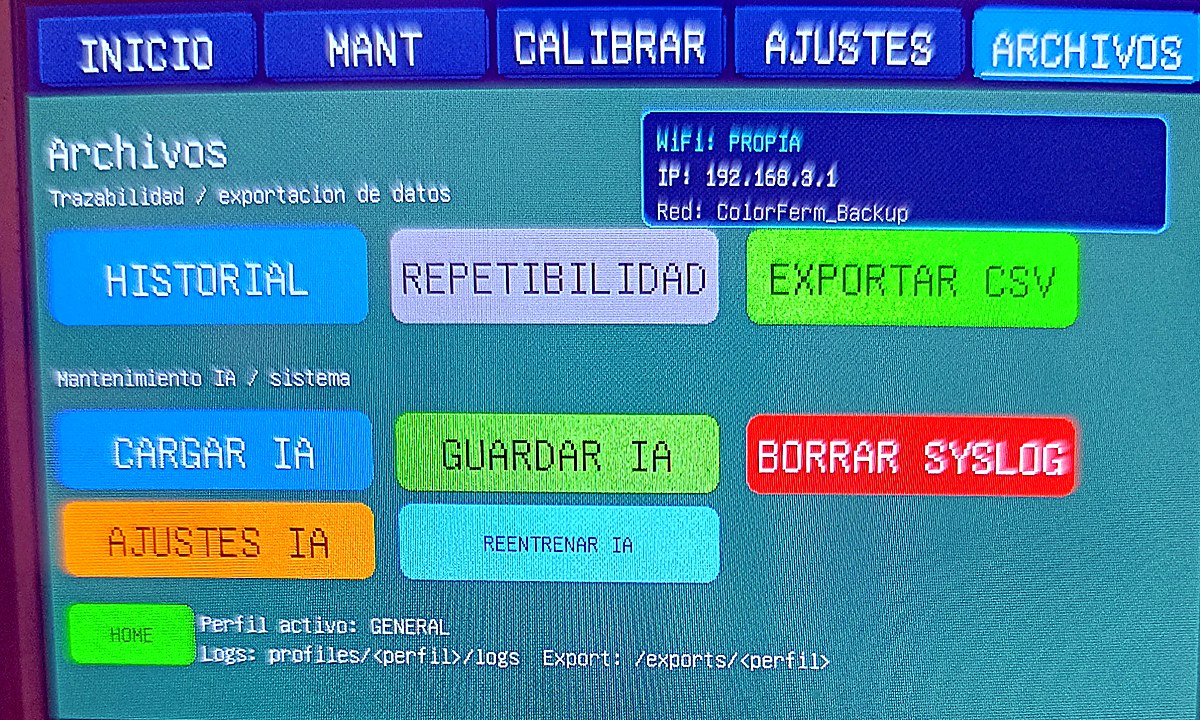

TrazarHistorial, repetibilidad y exportación CSV para reutilizar la información.Capa de decisión
No basta con decir cuál es el más cercano.
La IA dual ayuda a discriminar referencias especialmente próximas dentro del catálogo aprendido. El resultado reúne identificación, diferencia de color y avisos de revisión.
Clasificación neuronal + verificación métrica.
La red principal propone candidatos y la red métrica añade una comparación especializada. El equipo conserva los avisos cuando la decisión necesita revisión.
IA PRINCIPALAnaliza la medición completa y propone los candidatos más probables dentro del catálogo aprendido.
IA MÉTRICACompara de forma especializada los candidatos cercanos y refuerza la discriminación entre referencias difíciles.
FUSIÓNLa segunda red interviene cuando dispone de separación suficiente; si no, se mantienen las salvaguardas y avisos de revisión.
PASSDentro del criterio
WARNINGRevisión recomendada
FAILFuera del criterio
Resultado operativo + contextoLAB, identificación, ΔE, confianza de identificación y, cuando interviene, confianza métrica quedan disponibles junto al estado de calibración, perfil y acabado.
Interfaz TFT5 · SCI/SCE

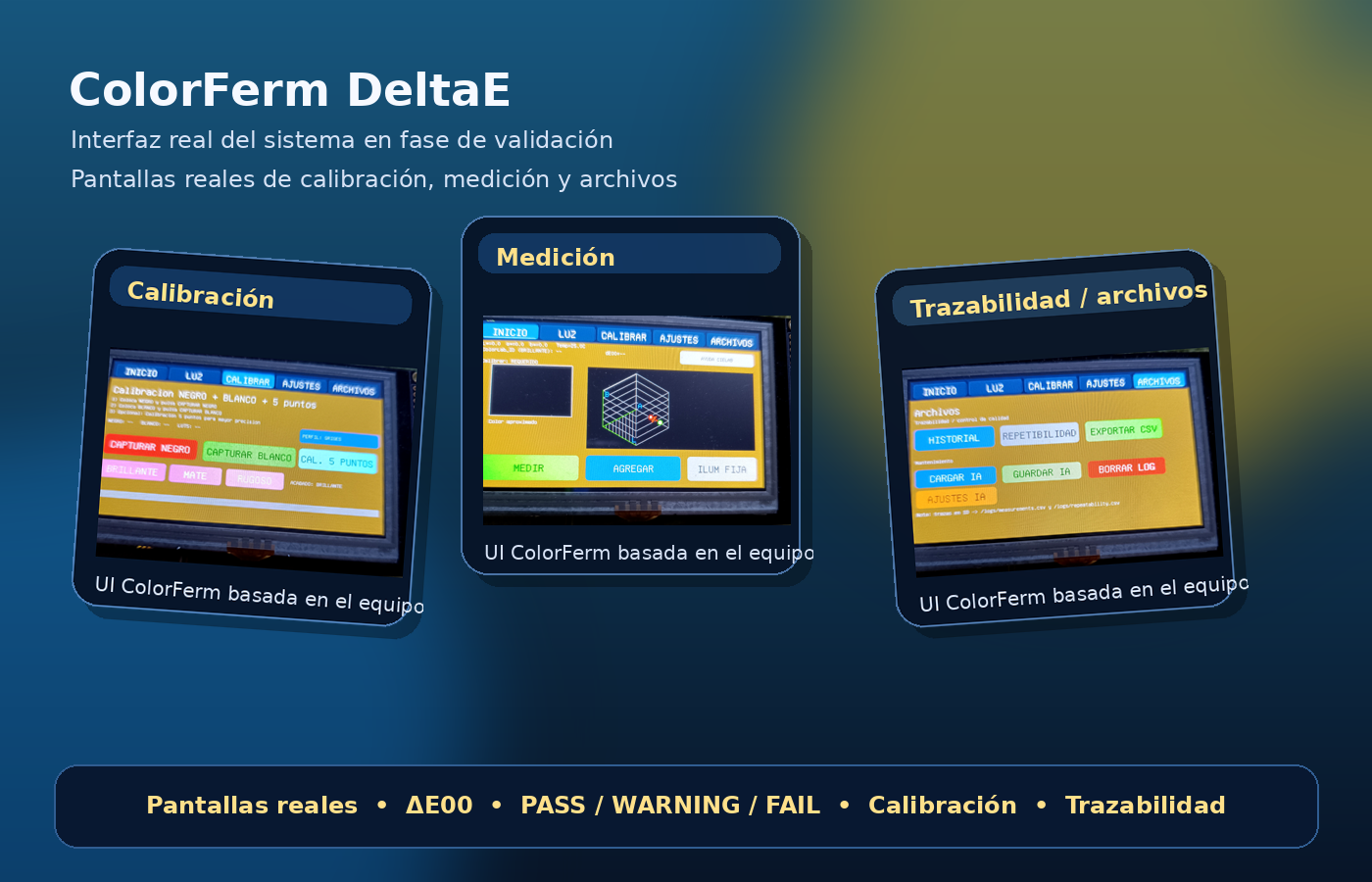

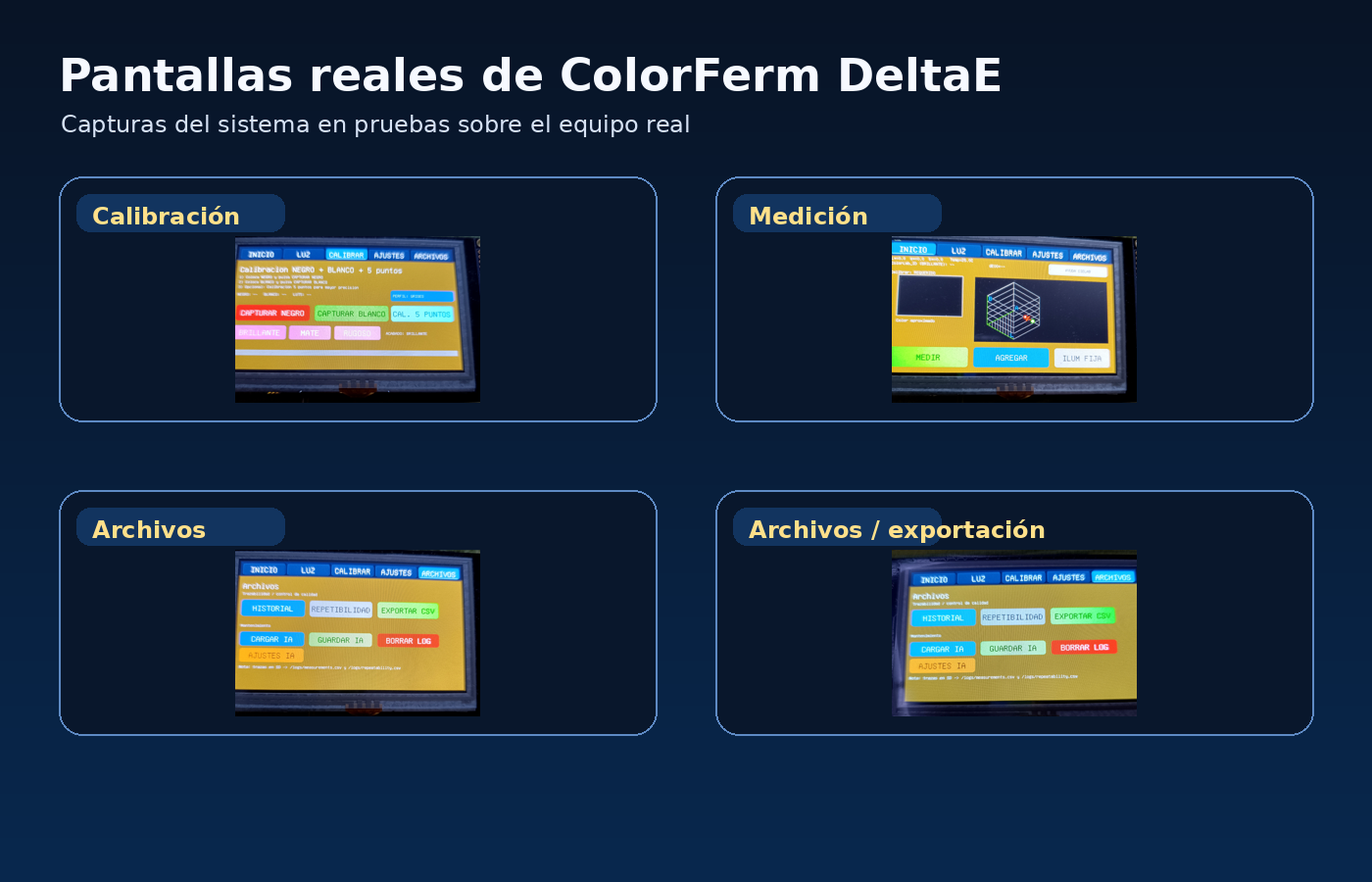

El resultado y sus herramientas, en pantalla.
Explora la versión TFT5 que usamos para SCI/SCE: identificación, color y acabado, control QC y gráfico CIELAB. Las vistas siguen la distribución del firmware y conservan sus textos en español.
TFT5 SCI/SCE · recreación del firmware
Desliza la pantalla horizontalmente para ver todos los detalles.
Recreaciones vectoriales de la última versión SCI/SCE (AUDIT13). Identificación, perfil y red de ejemplo. Los canales SCI/SCE permanecen sin medición y el control QC pendiente de validación. No controlan un equipo real.
Tecnología aplicada
Aprende con tus referencias. Trabaja de forma autónoma.
La identificación se ejecuta en el instrumento. Puedes entrenar en ColorFerm o utilizar el servidor para actualizar los modelos de tus perfiles.
Cómo trabajan la IA y el entrenamiento
La confianza métrica expresa separación relativa entre candidatos; no es una probabilidad estadística de acierto.
Arquitectura de IA dual
Dos modelos con funciones distintas trabajan de forma complementaria: uno resuelve el catálogo completo y otro se concentra en la separación fina entre candidatos cercanos.
1
Red principalIdentificación global y selección de candidatos a partir de la medición completa.
2
Red métricaModelo especializado que compara los candidatos más próximos en un espacio aprendido de similitud.
✓
Activación controladaLa contribución métrica se utiliza cuando alcanza suficiente separación relativa; no sustituye ciegamente a la red principal.
Aprendizaje y continuidad
Los datos se organizan por perfil y acabado. El usuario puede trabajar en LOCAL o utilizar SERVIDOR para aprovechar más capacidad de cálculo y recibir modelos validados.
L
Modo LOCALMantiene el funcionamiento autónomo y el aprendizaje disponible en el propio ColorFerm.
S
Modo SERVIDOREl servidor entrena y valida; ColorFerm recibe los modelos publicados y comprueba su integridad antes de activarlos.
↺
Continuidad seguraSi una descarga o validación no termina correctamente, el instrumento conserva el modelo anterior operativo.
Calibración y aprendizaje adaptados a la óptica
Cada óptica tendrá sus propias calibraciones y modelos. La nueva esfera se validará con datos obtenidos en esa configuración.
Interfaz web integrada
Una segunda interfaz cuando hace falta gestionar, respaldar o mantener.
Además de la pantalla táctil, ColorFerm incorpora su propio portal web local. Se abre desde un navegador de la misma red y permite realizar tareas de datos y servicio sin instalar una aplicación adicional.
ColorFerm Servicio y gestión local
SD OKWiFi CLIENTEGENERAL
Backup / RestorePreparación de copia y recuperación controlada de datos.
Datos y descargasAcceso a históricos, CSV y archivos relevantes de la SD.
Configuración WiFiCambiar red o volver a la red propia de configuración.
DiagnósticoComprobaciones de hardware y lecturas útiles para servicio.
Sincronizar relojAjuste del RTC desde el navegador cuando es necesario.
OTAActualización de firmware por WiFi cuando la función está habilitada.
La interfaz web complementa al equipo; la medición diaria sigue realizándose directamente en ColorFerm.
Sin convertir el ordenador en parte obligatoria del proceso
La interfaz web está pensada como apoyo de gestión y servicio. El operario puede seguir midiendo desde el instrumento, mientras Calidad o Servicio dispone de herramientas adicionales cuando las necesita.
B
Protección de datosBackup y restore controlado ayudan a conservar perfiles, históricos y configuración.
CSV
Información accesibleLos datos pueden descargarse para análisis, documentación o archivo.
W
Gestión de conectividadLa red puede configurarse desde el navegador sin convertir esa tarea en parte de la medición diaria.
S
Servicio integradoDiagnóstico, reloj y actualización quedan disponibles en una interfaz separada de la operativa normal.
Diferenciación
Control de color, identificación y aprendizaje conectados.
ColorFerm integra el resultado de medición con referencias aprendidas, decisiones QC y datos recuperables. La evolución d/8 SCI/SCE amplía esta propuesta hacia la evaluación del color y del acabado dentro del mismo flujo.
Flujo fragmentado
MediciónInstrumento
AnálisisSoftware externo
ConsultaPC / aplicación
AprendizajeProceso separado
HistorialArchivos dispersos
ColorFerm
MediciónIntegrada
InterpretaciónEn pantalla
ReferenciasPerfiles + acabados
IADual: clasificación + métrica
AprendizajeLocal o servidor
DatosHistorial + CSV
ServicioWeb local integrada
Evolución ópticad/8 · SCI/SCE en desarrollo
Validación de prestaciones
El prototipo actual es funcional. La esfera d/8, SCI/SCE y la nueva iluminación se encuentran en desarrollo y validación. No se declara certificación metrológica ni cumplimiento de tolerancias hasta disponer de ensayos que lo acrediten.
La prueba importante
La mejor evaluación se hace con muestras reales del proceso.
Una demostración permite recorrer el flujo completo en pocos minutos: calibrar si es necesario, medir una pieza, ver cómo se interpreta el resultado, consultar referencias, añadir una muestra y revisar la trazabilidad generada.
